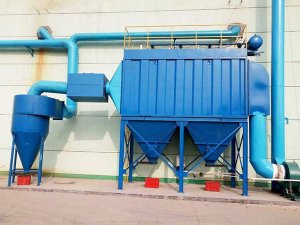

脈沖布袋除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機排至大氣。 清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態(分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以在噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰完整，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。

脈沖布袋除塵器在選用空氣壓縮機時, 要注意以下三方面:

　　1、根據脈沖布袋除塵器對壓縮機氣體的要求選用相應的壓縮機及配套設備。需考慮的有以下幾點:

　　降低壓縮氣體中的含油量, 可采用除油凈化器, 如要求處理的指標高, 可采用多級處理。

　　降低壓縮氣體中的含水量, 可采用配套除水設備。

　　2、根據脈沖布袋除塵器生產任務及廠房的具體條件選定壓縮機結構的形式,如立式、臥式或角式。

　　3、根據脈沖布袋除塵器生產時所要求的排氣量和排氣壓強, 在相應的壓縮機樣本或產品目錄中選擇合適的型號。應注意, 壓縮機樣本或產品目錄中所列的排氣量, 一般按20℃、101.33 kPa 狀態下的

　　氣體體積計算, 單位為m3/min , 排氣壓強以Pa(表壓) 表示。當需要確定脈沖布袋除塵器生產所需的空氣壓縮機的性能參數時, 應從以下幾個方面考慮:

　　排氣壓力。壓縮機的排氣壓力越大, 耗能越多。將使用壓力、管路阻力損失及配套設備的壓力之和, 定為選用的壓縮機額定排氣壓力的下限值。一般情況下, 應把輸氣管路的通徑選大些, 以減少阻力損失, 達到長期運行減少能耗的目的。不要選用過高排氣壓力的壓縮機。

　　排氣量。計算出實際用氣總量再乘以1.1～1.2系數, 作為脈沖布袋除塵器選用機型的排氣量。如選用過低, 達不到脈沖布袋除塵器用氣的規定值; 選用過大, 則造成減荷能耗大、減荷運行的不經濟性, 而且選用大排氣量壓縮機, 其購置費用也較高

　　4、購置前應考慮周到, 避免脈沖布袋除塵器使用時才發現問題。
